Technische Produktspezifikation
Kontaktloses IC-Modul Picking-Place-Maschine/RFID-Karten-INLAY-Blatt-Chip-Pickplacer/RFID-Karten-Prelam-Chip-Implantationsmaschine YPP-4000

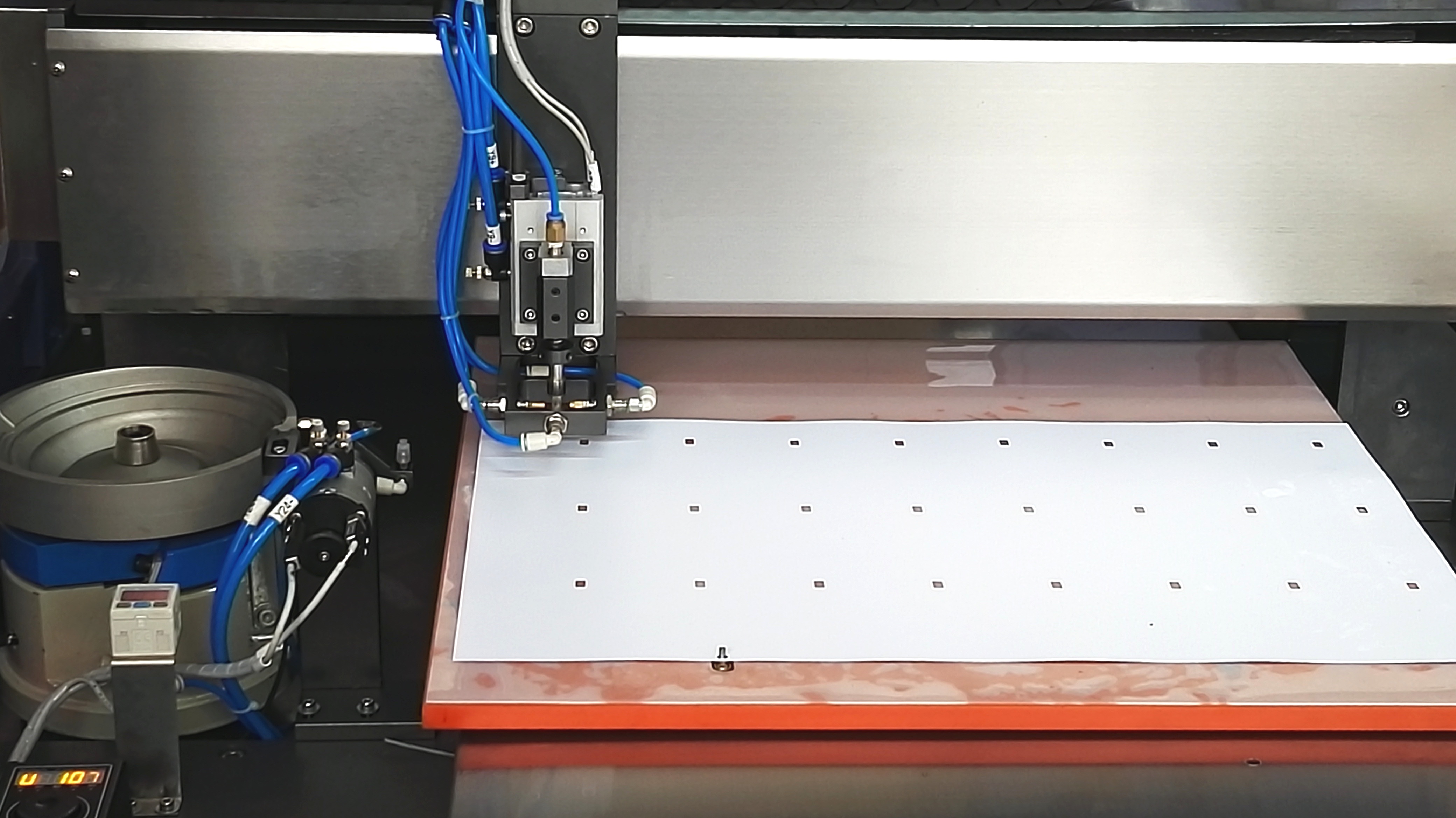

FunktionsbeschreibungDiese Maschine ist für das präzise Platzieren des einzelnen kontaktlosen IC-Chips auf den Chipbefestigungslöchern im INLAY-Blatt ausgelegt. Um die Präzision der Chipfixierung zu gewährleisten, werden die IC-Chips aufgenommen und mit Vakuum platziert, nachdem der Luftzylinder die PVC-Folie hält, um ihre Ebenheit zu gewährleisten.
2. Abmessung: L1600 × W700 × H1900 mm
3. Gewicht: 650 kg
4. Stromversorgung: AC220V 50/60HZ
5. Leistung: 3KW
6. Druckluft: 6 kg/cm2
7. Luftverbrauch: 30 l/min.
8. Steuermodus: PLC+ Dual-Achsen-Ortungssystem
9. Präzision der Chippositionierung: ± 0,05 mm
Kontaktloses IC-Modul Picking-Place-Maschine/RFID-Karten-INLAY-Blatt-Chip-Pickplacer/RFID-Karten-Prelam-Chip-Implantationsmaschine YPP-4000
Funktionsbeschreibung

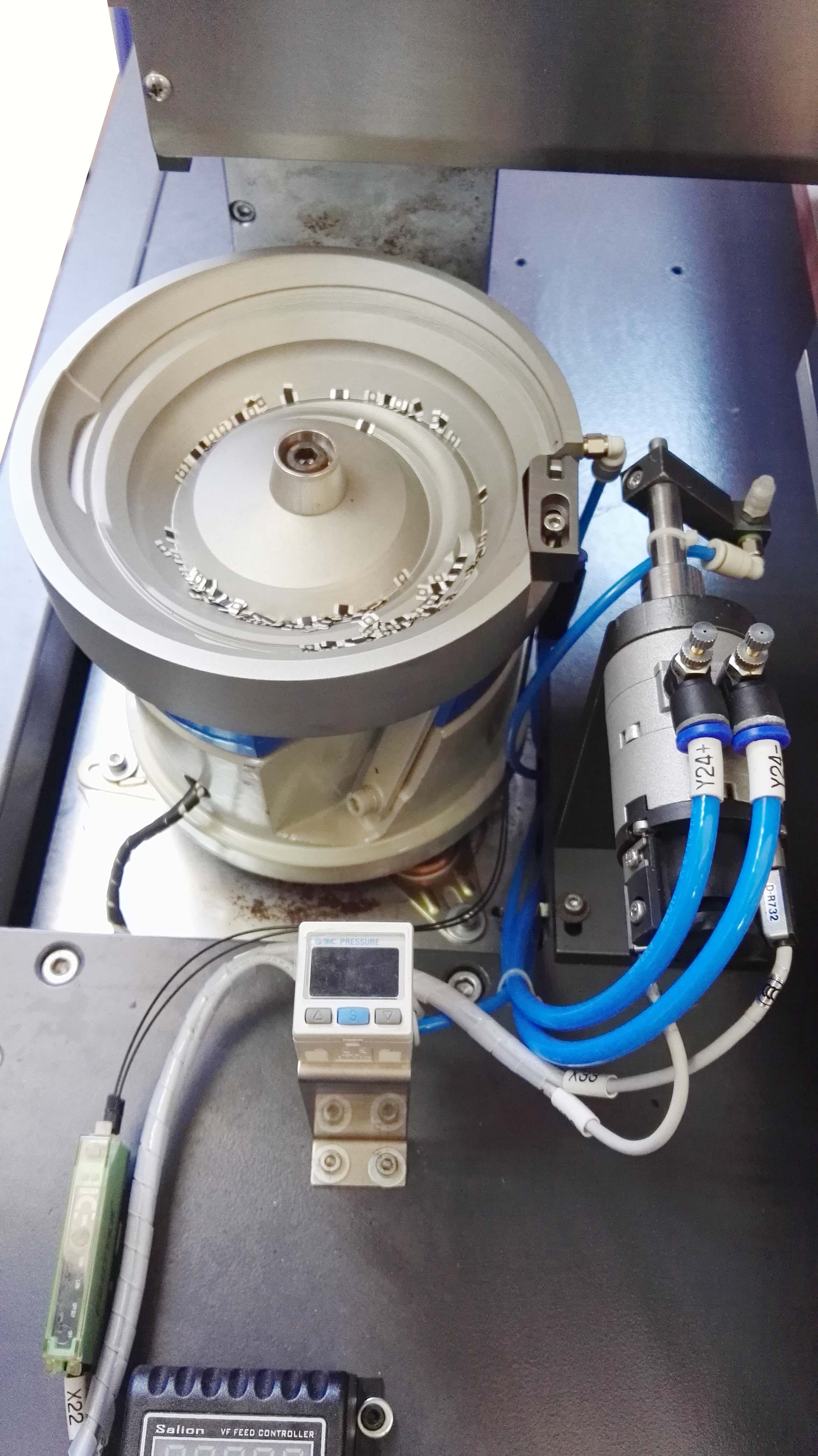

- Lichtschranke dient zur Überwachung und Steuerung der Spänezuführung. Wenn ein Fehler oder ein Fehler auftritt, wird eine Warnung ausgegeben und die Maschine gestoppt.
- Hochpräzise Doppelachsen werden verwendet, um die Chips SPS-gesteuert aufzunehmen, zu bewegen und zu platzieren, um eine hohe Positionsgenauigkeit zu gewährleisten.
- Der Aufnahme- oder Ablageort für jedes Modul kann individuell angepasst werden, um eine hohe Positioniergenauigkeit zu gewährleisten.
- Es ist mit zwei Kommissionier-Platzierungs-Einheiten und zwei Arbeitstischen ausgestattet, um eine hohe Effizienz zu gewährleisten.
- Das Flüssigleim-Injektionsgerät ist im neuesten Design erhältlich.
- Es wird von Mitsubishi PLC mit großer, bunter Mensch-Maschine-Schnittstellenanzeige gesteuert. Alle pneumatischen Teile werden von SMC hergestellt.
- Unterschiedliche Bogenlayouts (wie 3×8/4×8/5×5) können auf derselben Maschine verarbeitet werden.
l Technische Parameter
1. Geschwindigkeit: 4000-4500 Stück pro Stunde.2. Abmessung: L1600 × W700 × H1900 mm
3. Gewicht: 650 kg
4. Stromversorgung: AC220V 50/60HZ
5. Leistung: 3KW
6. Druckluft: 6 kg/cm2
7. Luftverbrauch: 30 l/min.
8. Steuermodus: PLC+ Dual-Achsen-Ortungssystem
9. Präzision der Chippositionierung: ± 0,05 mm
Diese Maschine ist für das präzise Platzieren des einzelnen kontaktlosen IC-Chips auf den Chipbefestigungslöchern im INLAY-Blatt ausgelegt. Um die Präzision der Chipfixierung zu gewährleisten, werden die IC-Chips aufgenommen und mit Vakuum platziert, nachdem der Luftzylinder die PVC-Folie hält, um ihre Ebenheit zu gewährleisten.
Hinweis: Bitte sehen Sie sich das Maschinenvideo an, indem Sie auf die YOUTUBE-Adresse klicken:
https://www.youtube.com/watch?v=-wImkT98n1Y
Hinweis: Bitte sehen Sie sich das Maschinenvideo an, indem Sie auf die YOUTUBE-Adresse klicken:
https://www.youtube.com/watch?v=-wImkT98n1Y
