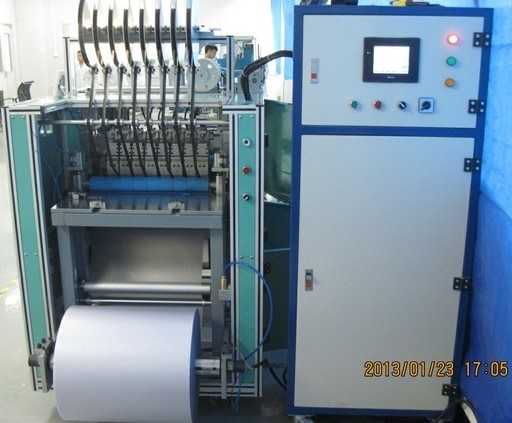

Máquina automática de colocação de tarja magnética / Máquina automática de colagem de tarja magnética / Pasta de tarja magnética / Aplicador de tarja magnética YMSL-1000
Introdução Funcional

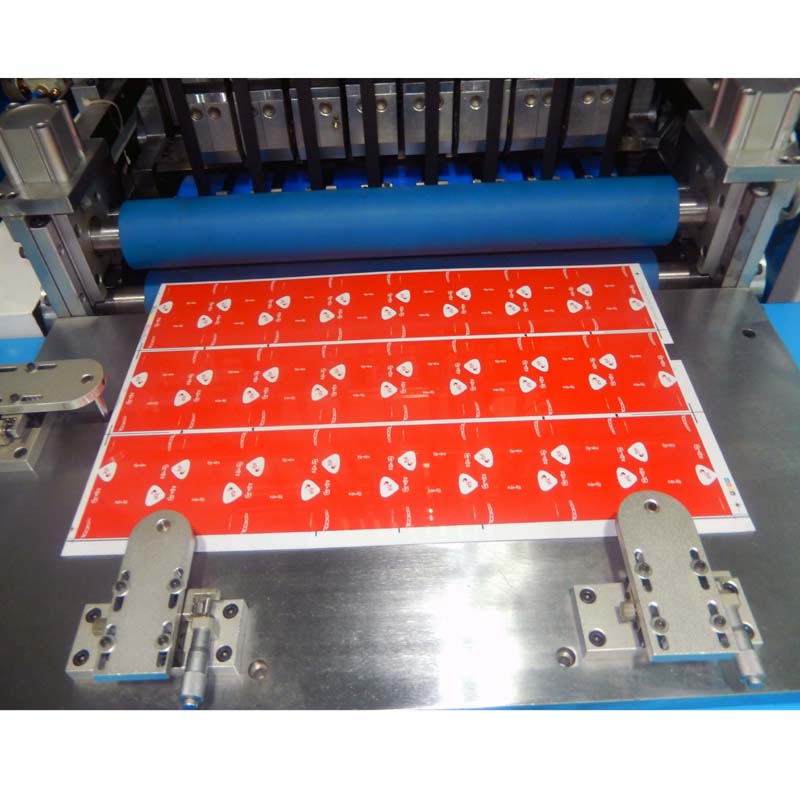

A máquinaé projetada para colocar a fita magnética nas folhas de plástico ou rolos de filme (como PVC e PET), aquecendo e pressurizando de forma precisa e firme. Possui três modos de alimentação e coleta de material: rolo a folha, rolo a rolo ou folha a folha. Todo o processo pode realizar uma operação automática para garantir uma operação estável e confiável. Ele pode colocar tarja magnética comum e transferível.
Recursos
1. O sistema é controlado automaticamente pelo programa PLC com interface homem-máquina amigável;
2. A alimentação da folha, a velocidade e o comprimento do movimento do filme são controlados por servo motor;
3. Dispositivos de fixação de roda giratória são aplicados para garantir a montagem limpa e precisa da tarja magnética. A pressão do cilindro de ar éajustável; O sistema de controle automático de tensão é aplicado na alimentação do material para garantir que o transporte do rolo de filme seja mantido suave e uniforme sob tensão.
4. A unidade de corte de filme é acionada por cilindro de ar para garantir uma operação confiável;
5. A folha posterior da faixa magnética pode ser coletada automaticamente pelo sistema de resíduos.
6. O sistema de carregamento do eixo de ar é aplicado para tornar o carregamento e descarregamento do rolo de filme mais fácil e conveniente;
7. O controle de temperatura de aquecimento é feito por tubo de aquecimento com sensor de temperatura importado e módulo de controle de temperatura para controle preciso da temperatura (±0,5℃).
8. Cada cabeça de colocação de fita magnética pode ser ajustada em temperatura e pressão.
A Máquina automática de colocação de tarja magnética tambémé chamada de Máquina automática de colagem de tarja magnética, Pasta de tarja magnética ou Aplicador de tarja magnética.
Parâmetro técnico
Nota: Por favor, assista ao vídeo da máquina clicando no endereço do YOUTUBE:
https://www.youtube.com/watch?v=TndjRdhoqSU&t=12s
Introdução Funcional
A máquinaé projetada para colocar a fita magnética nas folhas de plástico ou rolos de filme (como PVC e PET), aquecendo e pressurizando de forma precisa e firme. Possui três modos de alimentação e coleta de material: rolo a folha, rolo a rolo ou folha a folha. Todo o processo pode realizar uma operação automática para garantir uma operação estável e confiável. Ele pode colocar tarja magnética comum e transferível.
Recursos
1. O sistema é controlado automaticamente pelo programa PLC com interface homem-máquina amigável;
2. A alimentação da folha, a velocidade e o comprimento do movimento do filme são controlados por servo motor;
3. Dispositivos de fixação de roda giratória são aplicados para garantir a montagem limpa e precisa da tarja magnética. A pressão do cilindro de ar éajustável; O sistema de controle automático de tensão é aplicado na alimentação do material para garantir que o transporte do rolo de filme seja mantido suave e uniforme sob tensão.
4. A unidade de corte de filme é acionada por cilindro de ar para garantir uma operação confiável;
5. A folha posterior da faixa magnética pode ser coletada automaticamente pelo sistema de resíduos.
6. O sistema de carregamento do eixo de ar é aplicado para tornar o carregamento e descarregamento do rolo de filme mais fácil e conveniente;
7. O controle de temperatura de aquecimento é feito por tubo de aquecimento com sensor de temperatura importado e módulo de controle de temperatura para controle preciso da temperatura (±0,5℃).
8. Cada cabeça de colocação de fita magnética pode ser ajustada em temperatura e pressão.
A Máquina automática de colocação de tarja magnética tambémé chamada de Máquina automática de colagem de tarja magnética, Pasta de tarja magnética ou Aplicador de tarja magnética.
Parâmetro técnico
| Fonte de energia | AC 380V / 50 HZ | Mag. modelo de listra | ISO / IEC7811 HiCo / LoCo |
| Recurso aéreo | 6 kg / c㎡(seco) | Mag. largura da faixa | 12,7 mm, diâmetro da roda: 380 mm |
| Poder | 8,5KW | Mag. listras Qtde. | 5 ~ 8 fitas opcionais |
| Temperatura | 0-400 ℃ (ajustável) | layout | 3X8, 4X8, 5X5 (opcional) |
| Temp. precisão | ± 0,5 ℃ | Número do operador | 1 |
| Mag. precisão de colocação de faixa | ± 0,15 mm | Dimensão | L2850 × L1200 × A1800mm |
| peso | Aproximadamente 800Kg | Materiais aplicáveis | Folha de plástico: 0,25 ~ 0,8 mm de espessura máx. largura: 580 mm, filme em rolo: 0,04-0,2 mm de espessura Diâmetro interno: 3 polegadas; diâmetro externo: ＜ 20 polegadas (500 mm); Máx. largura: 580 mm |
| Produtividade | 10-12m / min (rolo de filme) ou 1000-1300 folhas / h (folha) |
Nota: Por favor, assista ao vídeo da máquina clicando no endereço do YOUTUBE:
https://www.youtube.com/watch?v=TndjRdhoqSU&t=12s
