Especificación técnica del producto

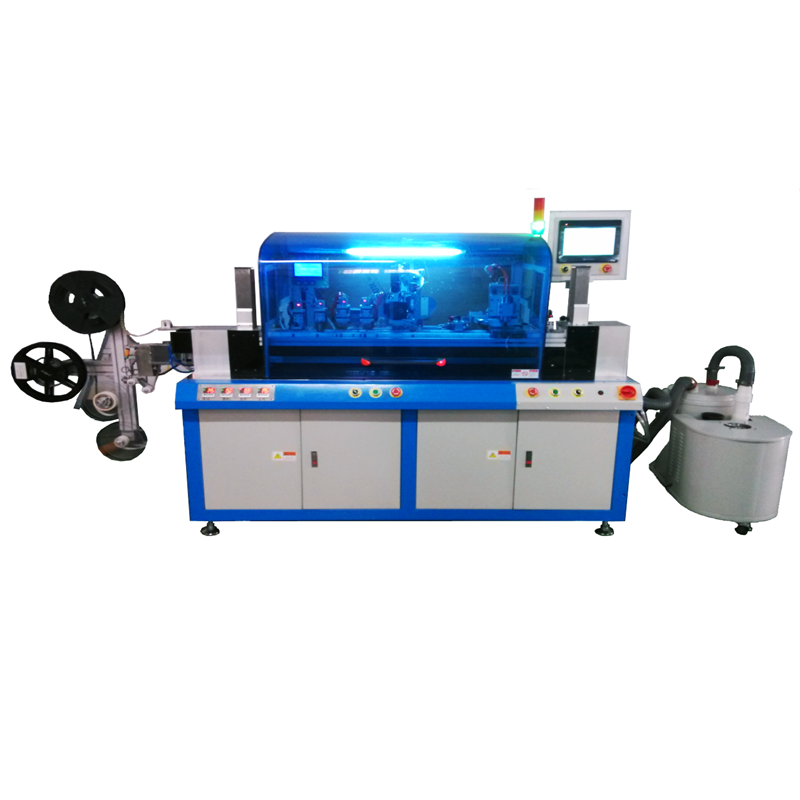

Máquina de incrustación y fresado de tarjetas IC todo en uno / Máquina de incrustación y fresado de ranuras para tarjetas IC de contacto / Máquina de incrustación de chips y fresadora de tarjetas IC YIME-1
La máquina de incrustación y fresado de tarjetas IC todo en uno YIME-1 está integrada con el fresado de ranuras del cuerpo de la tarjeta (1 estación de fresado), corte y colocación de viruta, incrustación de viruta (1 incrustación) y prueba en una sola pasada.
Configuracion basica:
Cargadores de alimentación de tarjetas (uno) - unidad de detección de tarjetas superpuestas (una) - estación de fresado de ranuras (una) - absorbedor de polvo - Cinta transportadora de virutas - estación de perforación (una) - estación de recogida de chips (una) - cabezales de calentamiento (dos) - Cabezal de enfriamiento (uno) -Estación de verificación ATR (uno) -Cargador de colección de tarjetas (uno) -Unidad de recolección de tarjetas defectuosas (uno)
Características técnicas:
● Incluye varios programas de fresado de módulos estándar que se ajustan a diferentes requisitos con la modificación de parámetros convenientemente.
● Las estaciones de fresado pueden fresar diferentes perfiles según la configuración mediante la pantalla táctil.
● El movimiento del eje Z se realiza a través de una guía y un husillo de bolas accionado por un servomotor de alta precisión, para proporcionar la profundidad de fresado precisa. El programa especial de cambio de herramientas hace que el cambio de herramientas sea rápido y conveniente.
● la estructura especial de corrección de la tarjeta puede garantizar una alta precisión en el fresado de ranuras y la incrustación de chips.
● El servomotor que funciona con guía de alta precisión y tornillo de avance hace que la transferencia del módulo sea más estable y confiable. La posición de transferencia del módulo se puede cambiar fácilmente.
● El diseño especial para la estación de prensado en caliente puede garantizar que el módulo se adhiera firmemente a la tarjeta de plástico. Es conveniente cambiar las prensatelas en caliente.
● La función de detección de doble tarjeta está disponible para evitar el envío incorrecto de tarjetas desde el cargador de alimentación.
● El PLC se aplica para controlar la operación automática para una velocidad de cálculo más rápida. La alarma automática se iniciará en caso de errores.
Parámetros técnicos:
1. Dimensión: L2200 × W850 × H1850 mm
2. Peso: alrededor de 900 KG
3. Fuente de alimentación: CA 380V 3 fases 50 / 60HZ
4. Potencia general: 6,5 KW
5. Aire comprimido: 150 L / min 6 kgs / cm2
6. Modo de control: sistema PLC + Servo
7. Precisión de fresado de ranuras: X / Y = ± 0.015 mm, Z = ± 0.010 mm
8. Precisión de incrustación de chips: ± 0.02 mm
9. Tamaño de la tarjeta procesada: tarjetas ISO CR80 / IEC7810 54 × 85,6 mm
10.Velocidad: 2000 ～ 2500 chips / hora
11. Rango de temperatura: 0-400 ℃
Nota: Mire el video de la máquina haciendo clic en la dirección de YOUTUBE:
https://www.youtube.com/watch?v=oQiWZhM73eY
Lista de repuestos gratis
Máquina de incrustación y fresado de tarjetas IC todo en uno / Máquina de incrustación y fresado de ranuras para tarjetas IC de contacto / Máquina de incrustación de chips y fresadora de tarjetas IC YIME-1
La máquina de incrustación y fresado de tarjetas IC todo en uno YIME-1 está integrada con el fresado de ranuras del cuerpo de la tarjeta (1 estación de fresado), corte y colocación de viruta, incrustación de viruta (1 incrustación) y prueba en una sola pasada.
Configuracion basica:
Cargadores de alimentación de tarjetas (uno) - unidad de detección de tarjetas superpuestas (una) - estación de fresado de ranuras (una) - absorbedor de polvo - Cinta transportadora de virutas - estación de perforación (una) - estación de recogida de chips (una) - cabezales de calentamiento (dos) - Cabezal de enfriamiento (uno) -Estación de verificación ATR (uno) -Cargador de colección de tarjetas (uno) -Unidad de recolección de tarjetas defectuosas (uno)
Características técnicas:
● Incluye varios programas de fresado de módulos estándar que se ajustan a diferentes requisitos con la modificación de parámetros convenientemente.
● Las estaciones de fresado pueden fresar diferentes perfiles según la configuración mediante la pantalla táctil.
● El movimiento del eje Z se realiza a través de una guía y un husillo de bolas accionado por un servomotor de alta precisión, para proporcionar la profundidad de fresado precisa. El programa especial de cambio de herramientas hace que el cambio de herramientas sea rápido y conveniente.
● la estructura especial de corrección de la tarjeta puede garantizar una alta precisión en el fresado de ranuras y la incrustación de chips.
● El servomotor que funciona con guía de alta precisión y tornillo de avance hace que la transferencia del módulo sea más estable y confiable. La posición de transferencia del módulo se puede cambiar fácilmente.
● El diseño especial para la estación de prensado en caliente puede garantizar que el módulo se adhiera firmemente a la tarjeta de plástico. Es conveniente cambiar las prensatelas en caliente.
● La función de detección de doble tarjeta está disponible para evitar el envío incorrecto de tarjetas desde el cargador de alimentación.
● El PLC se aplica para controlar la operación automática para una velocidad de cálculo más rápida. La alarma automática se iniciará en caso de errores.
Parámetros técnicos:
1. Dimensión: L2200 × W850 × H1850 mm
2. Peso: alrededor de 900 KG
3. Fuente de alimentación: CA 380V 3 fases 50 / 60HZ
4. Potencia general: 6,5 KW
5. Aire comprimido: 150 L / min 6 kgs / cm2
6. Modo de control: sistema PLC + Servo
7. Precisión de fresado de ranuras: X / Y = ± 0.015 mm, Z = ± 0.010 mm
8. Precisión de incrustación de chips: ± 0.02 mm
9. Tamaño de la tarjeta procesada: tarjetas ISO CR80 / IEC7810 54 × 85,6 mm
10.Velocidad: 2000 ～ 2500 chips / hora
11. Rango de temperatura: 0-400 ℃
Nota: Mire el video de la máquina haciendo clic en la dirección de YOUTUBE:
https://www.youtube.com/watch?v=oQiWZhM73eY
Lista de repuestos gratis
| SN | Nombre de la pieza | Descripcion del modelo | Cant. |
| 1 | Tubo calefactor | 6 * 50 100W | 2 |
| 2 | Tubo calefactor | 6 * 40 100W | 2 |
| 3 | Tubo de calentamiento) | 6 * 30 100W | 2 |
| 4 | Dispositivo de fresado de ranuras | cobre | 2 |
| 5 | Cabezal de soldadura en caliente de viruta | gran chip | 2 |
| 6 | Disco de ventosa | 30MM | 2 |
| 7 | Herramienta de fresado | 5 * 40 * 4.0 | 2 |
| 8 | Cinturón sincrónico | 170XL | 1 |
| 9 | Cinturón sincrónico | 140XL | 1 |
| 10 | Cinturón sincrónico | 130XL | 2 |
| 11 | Relé | DC24V de 14 clavijas | 2 |
| 12 | Relé | DC24V de 8 clavijas | 2 |
| 13 | Fusible | 10 A | 2 |
| 14 | Sensor de cilindro de aire | SMC DA-93 | 2 |
