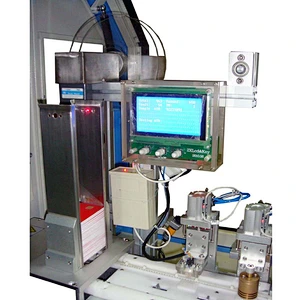

implanteur de carte à puce de contact YIE-4000

implanteur de carte à puce de contact YIE-4000

Modèle: YIE_4000
Livraison: EXW,FOB,CIF,CFR,FCA
Quantité minimum d'achat: 1 ensemble
Lieu d'origine: Chine
Délai: 30-45 Date

Quantité:

Description du produit
Description de l'application

Spécification technique du produit

Machine d'incorporation automatique de carte à puce/Machine d'implantation de carte à puce/implanteur de carte à puce de contact YIE-4000
(Machine de production de cartes à puce, implanteur ou machine d'implantation de puces à puce, machine d'intégration de puces à cartes à puce, machine de placement de puces, machine de placement de puces, machine à cartes, machine de production de cartes à puce)

Description de la fonction

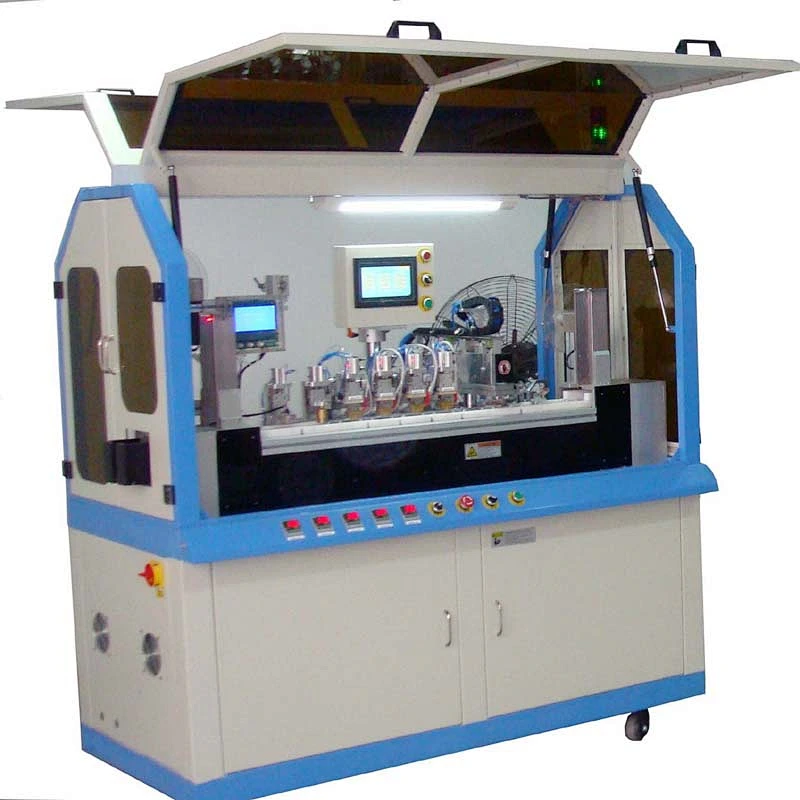

La machine d'intégration automatique de cartes à puce YIE-4000 est conçue pour intégrer ou implanter les puces à puce perforées dans les fentes ou les cavités fraisées des cartes PVC de manière précise et rapide. Il comprend 4 têtes de chauffage, 1 tête de refroidissement et 1 unité de contrôle ATR. Il est contrôlé par PLC, ce qui peut assurer un paramétrage facile et des performances stables.

Configuration de base :
Magasins d'alimentation de cartes (deux) - Station de transport de bande à puce - Station de perforation - Station de prélèvement de puce - Têtes de chauffage (quatre) - Tête de refroidissement (une) - Station de contrôle ATR - Magasins de collecte de cartes (deux) - Unité de collecte de mauvaises cartes

Un système de pas à pas de servomoteur spécial est appliqué pour transporter et perforer les bandes de puces IC, ce qui peut garantir des performances précises et stables. Les paramètres sont réglables de manière simple.

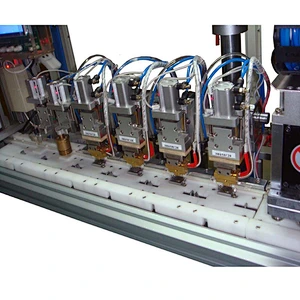

La station de chauffage est utilisée pour chauffer et faire fondre la colle derrière la puce, et sa température et sa pression sont réglables.
La progression du module IC est automatiquement surveillée et contrôlée par le système de capteurs, et les mauvaises puces peuvent être automatiquement supprimées avant l'intégration.
Il a appliqué le programme PLC comme système de contrôle, ce qui peut assurer des performances rapides et stables de la machine. Si des erreurs se produisent, la machine alerte et s'arrête automatiquement.
Le système ATR unique consiste à vérifier les performances de la puce d'intégration. Si la puce est trouvée mauvaise par ATR, la mauvaise carte sera automatiquement rejetée.

La machine d'enrobage automatique de carte à puce YIE-4000 est également appelée machine d'implantation de carte à puce à contact, implanteur de carte à puce à contact ou intégrateur de carte à puce à contact YIE-4000

Spécifications techniques

Source de courant	CA 220V 50/60 Hz	Methode de CONTROLE	PLC + système servo
Pouvoir total	2,5 KW	Spécification de la carte	ISO CR80/IEC7810 54x85,6 mm
Source d'air	6kg/cm² (sec)	Plage de contrôle de la température	0 ~ 400 (peut être réglé)
Consommation d'air	Environ. 80L/min	opérateur	1 personne
poids	Environ 700Kg

La machine d'intégration automatique de cartes à puce YIE-4000 est conçue pour intégrer ou implanter les puces à puce perforées dans les fentes ou les cavités fraisées des cartes PVC de manière précise et rapide.
Remarque : Veuillez regarder la vidéo de la machine en cliquant sur l'adresse YOUTUBE :https://www.youtube.com/watch?v=qMw6Fz6qQK4
