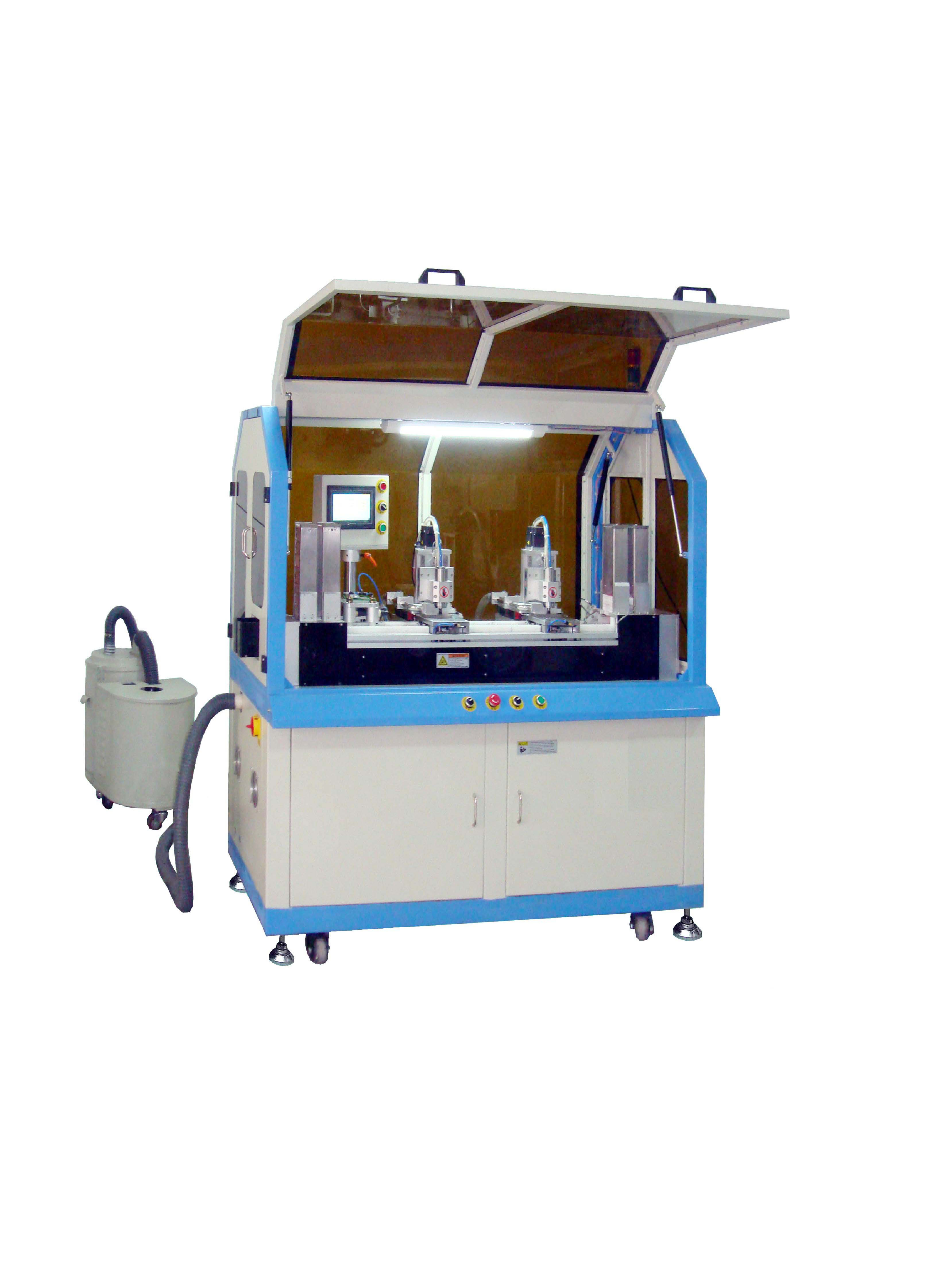

fraiseuse à carte à puce à contact YIM-4000+

fraiseuse à carte à puce à contact YIM-4000+

Modèle: YIM-4000+
Livraison: EXW,FOB,FCA,CIF
Quantité minimum d'achat: 1 ensemble
Lieu d'origine: Chine
Délai: about 40 Date

Quantité:

Description du produit
Description de l'application

Fraiseuse à carte à puce automatique/fraiseuse à fente pour carte à puce/fraiseuse à carte à puce à contact YIM-4000+

(fraiseuse de fente de carte à puce de contact, fente de carte à puce de contact, machine de carte, machine de production de carte à puce)
Description de la fonction
La fraiseuse automatique de cartes à puce YIM-4000+ est conçue pour fraiser la fente ou la cavité pour l'implantation de puces à puce sur la surface de la carte en plastique de manière précise et rapide. Il présente une conception robuste, des performances fiables et un fonctionnement entièrement automatique. Il est contrôlé par PLC, ce qui peut assurer un paramétrage facile et des performances stables.
Configuration de base :

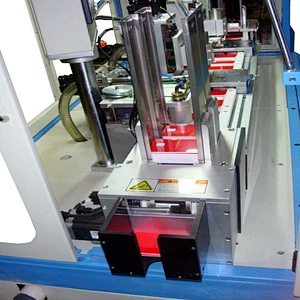

Magasins d'alimentation de cartes (deux) -station de fraisage de fentes n°1-station de fraisage de fentes n°2-stations de détection de profondeur (deux)(en option)-absorbeur de poussière -Magasins de collecte de cartes (deux)

Le système de transport à double carte peut garantir que deux cartes sont fraisées en même temps de manière rapide.

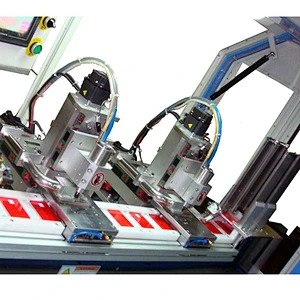

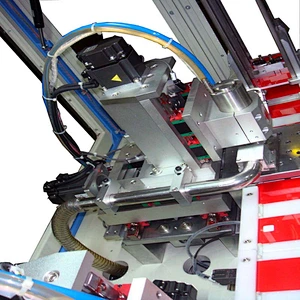

Le système de contrôle de positionnement à trois arbres entraîne un servomoteur pour fraiser les fentes des cartes en plastique.
Les paramètres de chaque arbre peuvent être ajustés respectivement, et la précision de fraisage ne peut pas être affectée par la tolérance de diamètre de l'outil de fraisage.
Si des problèmes tels que le chevauchement des cartes, le mauvais sens de la carte ou la mauvaise profondeur de fraisage (vérifiés par la station de détection de profondeur en option), la machine déclenchera automatiquement une alarme et s'arrêtera.

Remarque : Veuillez regarder la vidéo de la machine en cliquant sur l'adresse YOUTUBE :
https://www.youtube.com/watch?v=XUqpQccDM-g

Spécifications techniques

Source de courant	CA 380V 50/60 Hz	Methode de CONTROLE	PLC + système servo
Pouvoir total	6,0 KW	Spécification de la carte	ISO CR80/IEC7810 54x85,6 mm
Source d'air	6kg/cm² (sec)	Dimension	Environ L1750xl800xH1850 mm
Consommation d'air	Environ. 50L/min	Précision de fraisage	X/Y : ±0,015 mm Z : ±0,010 mm
poids	Environ 650Kg	Opérateur	1 personne
La vitesse	3500~4500pcs/h
